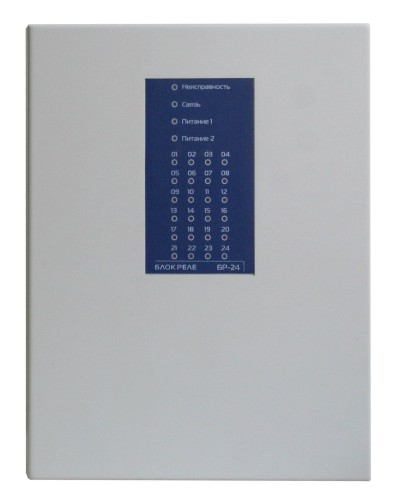

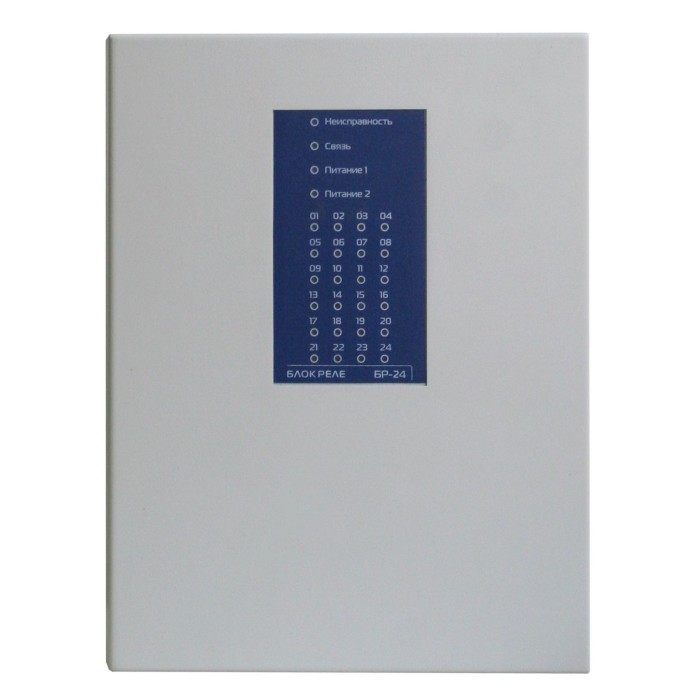

Описание БР-24. Внешний блок реле ПЦН для Гранит-16 и Гранит-24. Сибирский Арсенал

Блок реле внешний для приборов Гранит-16/24; 24 релейных выхода, U-коммут.240 В, I-коммут.10 А; U-пит.10…15 В, I-потр.до 1 А, два ввода питания; две линии RS-485; IP30, t-раб.-30…+50°С, 210.6х250х80 мм

Назначение изделия

Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора. Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.

Параметры релейных выходов:	Напряжение питания, B:
- кол-во релейных выходов: 24	- от внешнего источника питания: 10…15
- коммутируемое напряжение, В: 240	Ток потребления, А:
- коммутируемый ток, А: 10	- не более: 1
Внешние интерфейсы для обмена, программирования и управления:	Степень защиты: IP30
- RS-485: 2	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 210.6х250х80 м
