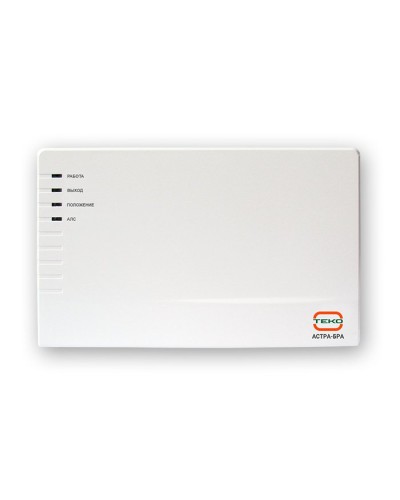

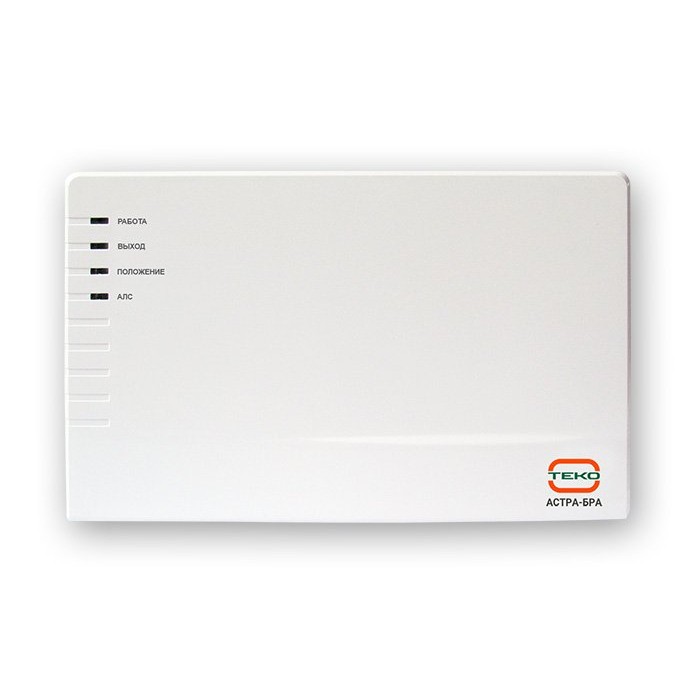

Астра-БРА. Блок реле проводной адресный. ТЕКО в Кызыле

Описание Астра-БРА. Блок реле проводной адресный. ТЕКО

Блок реле проводной адресный для работы с расширителем Астра-РПА; 3ШС, 1 реле, U-коммут.250 В, I-коммут.1 А; U-пит.6…27 В (от АЛС), I-потр.0.5 мА, IP30, t-раб.-10…+55°С, 216×135×39 мм

Назначение изделия

Блок реле адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В.

Особенности

- работа в адресной линии связи, формируемой расширителем проводным адресным;
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по адресной линии связи;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация;
- тест клапана;
- работа в двух режимах- режим «Клапан» и режим «Блок реле».

Параметры релейных выходов:	Напряжение питания, B:
- кол-во релейных выходов: 1	- по двухпроводной линии связи: 6…27.6
- тип релейных выходов: 2 силовых выхода	- от сети переменного тока: 187…242
- коммутируемое напряжение, В: 250	Ток потребления, мА:
- коммутируемый ток, А: 1	- по соединительной линии: 0.5
- ток контроля исправности цепей, мА: 0.6	Степень защиты: IP30
Внешние интерфейсы для обмена, программирования и управления:	Диапазон рабочих температур, °С: -30…+55
- адресная линия связи: 1	Габаритные размеры. мм: 216х135х39
