ОПС-015: Охрана периметра на базе проводноволновых извещателей серии «Импульс-мини 1» и радиоволновых извещателей серии «Призма-3» в Кызыле

Описание ОПС-015: Охрана периметра на базе проводноволновых извещателей серии «Импульс-мини 1» и радиоволновых извещателей серии «Призма-3»

Описание решения

Проводноволновые средства обнаружения — уникальный класс чисто российских изделий, не имеющих аналогов за рубежом. Принцип работы основан на создании объемной зоны обнаружения вокруг чувствительного элемента (ЧЭ) из двух проводов, проходящих параллельно друг другу. ЧЭ «доставляет» электромагнитную энергию от передающего блока, вырабатывающего импульсные ВЧ-сигналы, к приемному. Электромагнитная энергия распространяется вдоль ЧЭ, формируя вокруг него электромагнитное поле. Обнаружение осуществляется за счет изменения волнового сопротивления при попадании объектов в поле ЧЭ. Равномерная объемная зона обнаружения формируется вдоль чувствительного элемента, который повторяет повороты и перепады по высоте пересеченной местности или заграждений, сопрягая зону обнаружения с неровностями рубежа охраны. Безусловным достоинством проводноволновых средств является и то, что в данных системах могут использоваться недорогие провода широкого применения, например, типа полевого провода П-274.

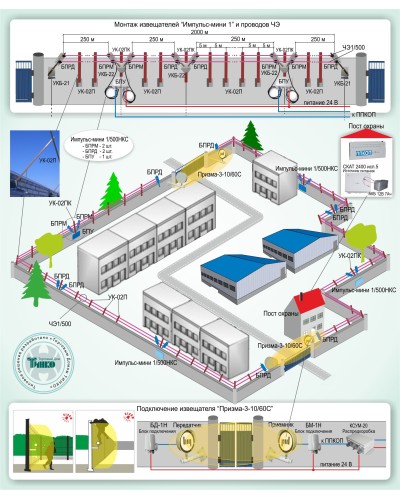

Вся трасса периметра «разбивается» на отдельные сигнализационные участки. Извещатель «Импульс-мини 1/500НКС» обеспечивает создание двухфланговой объемной зоны обнаружения протяженностью от 40 м до 500 м. Для защиты подвижных створок ворот предлагается использовать двухпозиционные извещатели «Призма-3-10/60С» (предназначены для защиты прямолинейных участков, расположенных вплотную к заграждениям, и обеспечивают устойчивую работу вблизи отражающих поверхностей).
